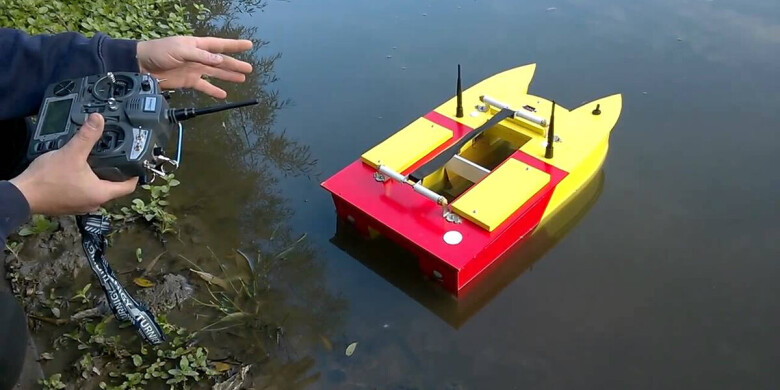

Кораблик для рыбалки — полезный девайс, позволяющий завезти прикормку на дальнее расстояние и опустить её на дно точно в обозначенном месте. Имея подробные чертежи или пошаговую инструкцию, его не сложно сделать самостоятельно.
Комплектующие
Чтобы изготовить прикормочный кораблик для рыбалки своими руками, потребуется такой набор комплектующих:
- лист ABC-пластика толщиной 2 мм и длиной 65 см (для изготовления корпуса кораблика);
- пластиковая рама для установки дейдвуд-мотора;
- штуцер, позволяющий заполнять дейдвуд смазкой не разбирая корпус кораблика;
- бесколлекторный мотор 5010 750KV;
- винтовой вал длиной 10 см, изготовленный из нержавеющего прута диаметром 4 мм;
- пластиковый винт диаметром 36 мм;
- металлический держатель винта;
- пластиковая рама руля, оснащённая электроприводом и двумя подшипниками 4х10 мм;
- килевой руль, изготовленный из пластика и нержавеющего прута диаметром 4 мм;
- пластиковая рама крепления аппаратуры и регулятора оборотов;
- регулятор оборотов ESC «Flycolor» 90А;
- аппаратура управления «Flysky» FS-i6 AFHDS 2A 2,4 ГГц 6CH с водонепроницаемым датчиком;
- пластиковая рама для сервопривода управления выгрузкой бункера;
- сервопривод TD-8120MG;
- кнопочный влагозащищённый выключатель 1NO1NC;
- плата глубиномера для автопилота;
- нейлоновые шайбы M3X8X1 мм;
- набор проводов с клеммами;
- 4 светодиода;
- аккумуляторное устройство 80 Вт 6A.
Чтобы сделать кораблик для рыбалки своими руками удильщику понадобится строительный фен. Этот прибор нужен для нагрева пластикового листа и формирования корпуса конструкции.
Пластиковые рамы, служащие для установки на рыболовную снасть кораблик мотора, руля и других приводов изготавливаются на 3D принтере. Скачать 3D модели этих деталей можно по следующей ссылке:
Сервоприводы, моторы, регулятор оборотов, аппаратуру управления и другие комплектующие можно заказать в Алиэкспресс. Возможно, что какие-то из этих деталей на прикормочный кораблик для рыбалки найдутся в ближайшем магазине электроники и радиотехники.
Для фиксации технических узлов внутри корпуса радиоуправляемого кораблика также понадобится клей. Для данного вида работ лучше подходят цианоакрилатные составы, которые быстро высыхают, не боятся влаги и обеспечивают надёжное и долговечное соединение.
Сборка
Сборку радиоуправляемого кораблика следует начинать с нижней части корпуса. Этот процесс делится на несколько этапов:
- По центру кормовой части днища кораблика делают отверстие, куда будет вставляться дейдвуд руля.
- С помощью клея фиксируют рулевую раму на днище лодки, вставив дейдвуд руля в проделанное отверстие.
- Делают по центру днища ещё одно отверстие, куда будет вставляться вал дейдвуд-мотора;
- Клеем фиксируют раму мотора по центру днища, вставив дейдвуд двигателя в проделанное отверстие.
- Приклеивают на днище раму, в которую будут установлены регулятор оборотов и датчик аппаратуры управления.
- Приклеивают на днище раму, в которую будет установлено аккумуляторное устройство.
- Устанавливают вал руля в рулевой дейдвуд и фиксируют его гайкой.
- Устанавливают тягу руля от сервопривода.
- С помощью двухстороннего скотча фиксируют регулятор оборотов в раме.
- Вставляют в раму датчик аппаратуры управления.
- Регулятор оборотов, светодиоды и привод руля подсоединяют датчику аппаратуры управления.
- Устанавливают штуцер смазки дейдвуда.
- Скрепляют провода пластиковыми хомутами.
- Устанавливают аккумулятор.
- Следующий этап — сборка верхней части самодельного плавсредства для рыбалки. Эта процедура выполняется по такой схеме:
- Устанавливают шторку сброса прикормки на бункера.
- В верхней части делают 4 отверстия под светодиоды (2 спереди и 2 сзади).
- Устанавливают светодиоды в их посадочные места.
- Увязывают все провода в верхней части.
- Устанавливают тягу на сбросе сервопривода бункера.
- Проверяют работу шторки сброса бункера путём нажатия клавиш на пульте управления.
- Скрепляют провода пластиковыми хомутами.
- В верхней части делают отверстие под выключатель.
- Соединяют провода выключателя с системой.
- Проклеивают места соединения верхней и нижней части кораблика изолентой (для влагозащиты).
- Соединяют верхнюю и нижнюю часть болтами.
- Устанавливают крышку на моторный отсек.
Перед тем как отправиться на водоём, кораблик необходимо протестировать в ванной. Эта процедура позволит убедиться в герметичности конструкции и исправной работе всех узлов.
Чтобы успешно вести ловлю на кораблик с берега, следует пользоваться маркерными удилищами. Это позволит всегда доставлять прикормку в одну и ту же точку.
